Abstraktne
Tolmukoguja võib väljastpoolt hea välja näha, samas kui see seest vaikselt veritseb – kotid pimestavad varakult, diferentsiaalrõhk tõuseb, suruõhu tarbimine suureneb ja planeerimata seisakutest saab rutiinne hoolduslugu. Paljudes süsteemides ei ole algpõhjus filtrikandja, ventilaator ja isegi mitte kontroller. See on impulssjoaga puhastussilmus – ja selle ahela keskmes onASCO impulssventiil.
See juhend selgitab, kuidas impulssventiilid tegelikult mõjutavad puhastusenergiat, koti eluiga ja kasutuskulusid; kuidas valida õige klapi konfiguratsioon; ja kuidas teha tõrkeotsing enamlevinud valupunktides (lekked, nõrgad impulsid, diafragma rikked, jäätumine ja mähise läbipõlemine). Samuti leiate praktilise kontrollnimekirja, hooldusgraafiku ja KKK jaotise, mis on kirjutatud hankemeeskondadele, tehaseinseneridele ja hooldustehnikutele, kes vajavad tulemusi, mitte turunduslikku udu.
Võtmed kaasavõtmiseks
- Impulsi tugevus on süsteemi tulemus (ventiil + paak + torustik + otsik + ajastus), kuid klapp määrab lae.
- “Õige suurus” ei ole ainult pordi läbimõõt – reaktsiooniaeg ja vooluomadused on tõelise puhastusenergia jaoks olulised.
- Enamik tõrkeid on etteaimatavad: niiskus, halb õhukvaliteet, vale pinge, ülepulss ja paigaldusvead.
- Distsiplineeritud kontrolligraafik maksab palju vähem kui kotid, seisakud ja suruõhujäätmed.
Sisukord
- Artikli ülevaade
- Mida teeb ASCO impulssklapp impulssjoasüsteemis
- Kliendi valupunktid see komponent lahendab otse
- Valikujuhend: kuidas valida õiget ventiili
- Kiire spetsifikatsioonide ja otsuste tabel
- Paigaldustavad, mis hoiavad ära 80% probleemidest
- Tõrkeotsing: sümptomid, põhjused, parandused
- Prognoositava jõudluse hooldusgraafik
- Usalduse tagamiseks hankimine ja dokumentatsioon
- KKK
Artikli ülevaade
- Määratlege impulssventiili töö tegelikus töötingimustes (mitte õpiku terminites).
- Kaardistage tavalised tehase kaebused pulsi jõudluse ja klapi käitumise kohta.
- Pakkuda praktiline valikuraamistik (pordid, rõhk, reaktsioon, pinge, keskkond).
- Jagage paigaldus- ja kasutuselevõtumeetodeid, mis vähendavad välditavaid tõrkeid.
- Kiireks diagnoosimiseks pakkuge sümptomitepõhist tõrkeotsingu tabelit.
- Pakkige hooldusgraafiku ja hankedokumentide kontrollnimekirjaga, mis on kooskõlas ootustega.

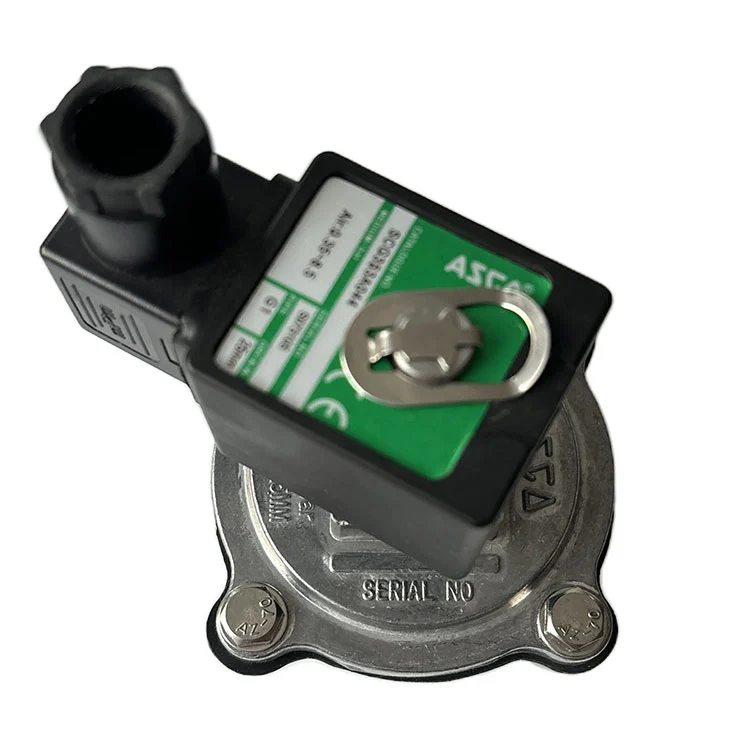

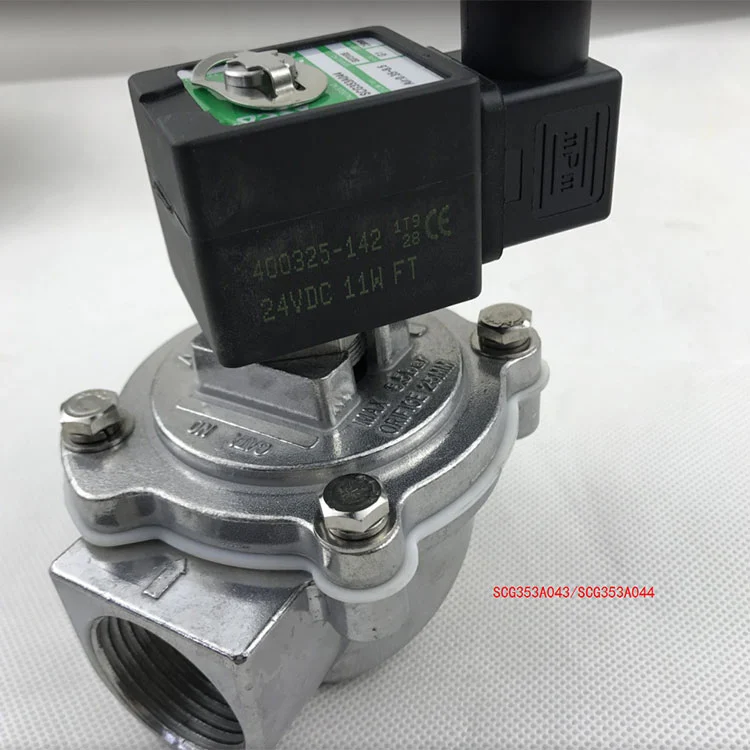

Mida teeb ASCO impulssklapp impulssjoasüsteemis
Impulssjoaga kottimajas (või kassetttolmukollektoris) toimub puhastamine siis, kui lühike suruõhk liigub läbi puhumistoru igasse filtririda. See pauk peab olemakiire(järsu tõusu aeg),tugev(piisavalt õhumassi) jakorratav(järjepidev tsükkel tsükli järel). Impulssventiil on "värav", mis vabastab salvestatud õhu päisest/paagist puhumistorusse kontrollitud suure energiatarbega.
Mida saate, kui klapp teeb oma tööd
- Stabiilne diferentsiaalrõhk:Teie DP ei triivi nädalast nädalasse üles.
- Pikem filtri kasutusiga:Kotid puhastavad tõhusalt, ilma et neid surnuks "üle pulseeritaks".
- Madalamad suruõhukulud:Pulseerite harvemini, sest iga pulss tegelikult töötab.
- Prognoositav tootmine:Tippvahetuste ajal pole üllatavaid sündmusi.
Reaalsuskontroll:Paljud saidid süüdistavad kõigepealt filtrimeediat. Kuid kui pulss on nõrk, pimestab isegi "premium" meedia varakult. AnASCO impulssventiil(õigesti valitud ja paigaldatud) parandab sageli puhastusenergia puudujäägi, mida kandja vahetamine ei suuda.
Kliendi valupunktid see komponent lahendab otse
Kui otsite sõna „ASCO Pulse Valve”, on tõenäoline, et te ei tee seda naljalt, vaid reageerite sümptomitele. Siin on valupunktid, mis kipuvad tulenema pulssklapi jõudlusest või ühilduvusest:
Valupunkt: rõhkude erinevus jätkab ronimist
Sageli on põhjustatud nõrkadest impulssidest (aeglane klapi reaktsioon, alamõõdulised pordid, piiratud puhumistoru/düüsid või ebapiisav paagi rõhk).
Valupunkt: kotid lähevad varakult rikki või rebenevad ülaosa lähedal
Mõnikord on see pigem "liiga palju puhastamist" kui liiga vähe – vale ajastus, liigne impulsisagedus või ebastabiilsed impulsslöögid klapi halva käitumise tõttu.
Valupunkt: suruõhuarved näevad naeruväärsed
Lekkivad membraanid, halb tihendus või impulsside kasutamine süsteemiprobleemide kompenseerimiseks võivad õhku pidevalt põletada.
Valupunkt: juhuslik seisak külmal või niiskel aastaajal
Kui õhukvaliteedi juhtimine on nõrk, võivad niiskus + temperatuurikõikumised põhjustada kleepumist, aeglast reaktsiooni, jäätumist ja mähise/solenoidi pinget.
Inimesed alahindavad varjatud kulusid
Suurim kulu on harva ventiil ise. See on tootmishäired, hoolduse ületunnid, enneaegsed kotikomplektid ja energiaraiskamine. Käsitlege impulssventiili kui töökindluskomponenti, mitte kui kaubaosa.
Valikujuhend: kuidas valida õiget ventiili
Valides anASCO impulssventiilSee on vähem brändimärgise tagaajamine, vaid rohkem klapi käitumise sobitamine teie tolmukoguja disainiga. Kasutage seda raamistikku, et vältida vigu "see sobib toruga, nii et see peab olema korras".
1) Sobitage pordi suurus puhastusvajadusega (mitte oletused)
- Kollektori suurus ja filtrite arv:Rohkem filtreid nõuavad tavaliselt suuremat impulsi õhuhulka või optimeeritud ajastust.
- Puhumistoru/düüsi konfiguratsioon:Piirangud allavoolu võivad neutraliseerida suurema klapi.
- Impulsi sihtkestus:Kiiresti edastatud tugev pulss ületab sageli pika ja laiska pulsi.
2) Kinnitage töörõhu aken
Paljud süsteemid töötavad umbes 0,4–0,6 MPa (4–6 baari), kuid teie tegelik "efektiivne" rõhk sõltub paagi, torustiku ja liitmike kadudest. Klapp, mis on teie tegelikus rõhuaknas õnnelik, pulseerib pidevalt; mittevastavus võib põhjustada nõrka puhastust või membraani pinget.
3) Kontrollige solenoidi pooli pinget ja töö ootusi
- Pinge:Veenduge, et teie kontrolleri väljund vastaks mähise spetsifikatsioonidele (AC/DC ja täpne pinge).
- Keskkond:Kuumus, tolm ja vibratsioon nõuavad tugevat mähisekaitset ja õiget juhtmestikku.
- Pulsisagedus:Kõrgsageduslik pulseerimine võib pooli üle kuumeneda, kui süsteem on valesti konfigureeritud.
4) Valige materjalid oma tolmu ja kliima jaoks
Tolmu kogumise keskkonnad on väga erinevad: tsement, puidutöötlemine, teras, keemiatööstus, toiduained, kõrge õhuniiskus, miinustalv. Klapi korpuse materjal ja membraani kvaliteet peavad vastama tingimustele, et vältida paisumist, pragunemist või kleepumist.
Valiku kontroll-loend (prindi see välja)
- Pordi suurus ja ühenduse tüüp (keermestatud/äärikuga, reas-/nurktüüp)
- Töörõhu vahemik ja saadaolev paagi maht
- Mähise pinge (AC/DC), pistiku tüüp ja kontrolleri väljund
- Ümbritseva õhu temperatuurivahemik ja niiskustase
- Õhukvaliteedi tase (õli/veesisaldus) ja filtreerimisstrateegia
- Vajalik juurdepääs teenusele (membraanikomplekti saadavus, ümberehitamine)
Kiire spetsifikatsioonide ja otsuste tabel
Kasutage seda tabelit kiire otsustamise abivahendina. See ei asenda tehnilist projekteerimist, kuid hoiab hanked vastavuses sellega, mis on tegelikult oluline.
| Otsustusfaktor | Mida kontrollida | Kui ignoreerida, võite näha | Praktiline näpunäide |
|---|---|---|---|
| Pordi suurus | Klapiava vs puhumistoru/düüsi piirangud | Nõrgad impulsid, DP tõus | Suurem ei ole alati parem, kui allavoolu on lämbunud |
| Reageerimisaeg | Kiire avamise/sulgemise käitumine | "Pehme" pulss, mis ei rebi kooki maha | Stabiilseks puhastamiseks seadke esikohale korratavus |
| Surve aken | Tõeline rõhk paagis koormuse all | Alapuhastus või diafragma pinge | Mõõtke rõhku pulseerimise ajal, mitte ainult tühikäigul |
| Pooli pinge | AC/DC, täpne pinge, pistiku tüüp | Spiraali ülekuumenemine, süütehäired | Sobitage kontrolleri väljund; vältige "piisavalt tihedat" pingevahetust |
| Õhu kvaliteet | Vee/õli sisaldus; filtreerimine ja drenaaž | Kleepumine, lekked, jäätumine, diafragma kiire kulumine | Käsitle õhku nagu protsessivedelikku – puhas ja kuiv võidab |
Paigaldustavad, mis hoiavad ära 80% probleemidest
Enamik "halva klapi" kaebusi on tegelikult süsteemi paigaldamise või kasutuselevõtu probleemid. Kui soovite omaASCO impulssventiilet käituda nagu töökindluse osa, käsitlege installimist töökindluse ülesandena.
Tehke need installimise ajal
- Hoidke torud puhtad:Loputage torud enne paigaldamist. Väike praht võib tihenduspindu kahjustada.
- Kasutage õigeid tihendusmeetodeid:Vältige keermestatud ühenduste üle pingutamist, mis võib joondamist moonutada.
- Torustiku tugi:Ärge laske rasketel puhumistorudel klapi korpusel rippuda.
- Kinnitage mähise maandus ja kaitse:Stabiilne toide ja õige juhtmestik hoiavad ära läbipõlemise.
- Pulsi ajastuse kinnitamine:Alusta konservatiivset; kohandada vastavalt DP suundumustele ja tolmu käitumisele.
Vältige neid levinud vigu
- Niiskuse juhtimise vahelejätmine (ilma äravoolustrateegiata, kuivatita, veeseparaatorita).
- Impulsisageduse suurendamine, et "parandada" tõusev DP ilma algpõhjuseid kontrollimata.
- Pooli pingete segamine ühes kollektoris pärast kiiret osade vahetamist.
- Puhumistoru/düüsi ummistuse ignoreerimine – seejärel süüdistatakse ventiili nõrkade impulsside pärast.
Tõrkeotsing: sümptomid, põhjused, parandused
Kui tolmukoguja käitub valesti, on kiirus oluline. Enne osade pimesi vahetamist kasutage allolevat sümptomist lähtuvat lähenemisviisi, et teha kindlaks, mis toimub.
| Sümptom | Tõenäoline põhjus | Kiired kontrollid | Parandage |
|---|---|---|---|
| Nõrk pulss / halb puhastus | Madal paagi rõhk, piiratud puhumistoru/düüs, aeglane klapi reaktsioon | Kontrollige rõhku pulseerimise ajal; kontrollige düüside auke; kuulake "teravat" pulsiheli | Taasta rõhk; selged piirangud; kontrollige õigeid klapi/pooli tehnilisi andmeid |
| Pidev õhuleke | Membraani kulumine, istmel praht, tihendikahjustused | Seebi test liigestele; lekkeallika kinnitamiseks isoleerige ventiil | Vahetage membraanikomplekt; puhas iste; parandada õhu filtreerimist |
| Klapi süütehäired / ebaregulaarne pulss | Pinge mittevastavus, lahtine juhtmestik, kontrolleri väljundi probleem | Mõõtke pooli pinget koormuse all; kontrollige pistikuid ja maandust | Õige juhtmestik; kasutage õiget mähist; kontrollige kontrolleri kanaleid |
| Diafragma ebaõnnestub liiga sageli | Niiskuse/õli saastumine, liigne pulseerimine, temperatuuri jaoks vale materjal | Tühjendage niiskus; kontrollige õhufiltreid; vaadake üle impulsi sageduse seaded | Kuiv/puhas õhk; optimeerida ajastust; Valige kliimale sobiv diafragma materjal |
| Külma ilmaga kleepuv / jäätumine | Vesi õhuliinis, külmumine klapi korpuses | Kontrollige äravoolu; otsige paagist vett; jälgida kastepunkti | Parandage kuivatamist; isoleerida; reguleerige kompressori ja tühjendusstrateegiat |
Pro näpunäide:Kui DP tõuseb, kuid impulsid kõlavad normaalselt, ärge lõpetage sellega – kontrollige düüside joondamist ja puhumistoru ava seisukorda. Täiuslik klapp ei suuda kompenseerida osaliselt ummistunud puhumistoru.
Prognoositava jõudluse hooldusgraafik
Teil ei ole vaja pulsiklappi "lapsutada", kuid teil on vaja korratavat rutiini. Eesmärk on tabada väikesed probleemid enne, kui need seisavad.
| Intervall | Mida teha | Mida see takistab |
|---|---|---|
| Iga päev / vahetuse kohta | Tühjendage niiskus; kontrollida õhurõhu stabiilsust; kiire DP pilk | Jäätumine, kleepumine, nõrgad impulsid, üllatuslikud DP naelu |
| Iganädalane | Kuulake ebatavalisi lekkeheli; kontrollige juhtmeid ja pistikuid | Õhujäätmed, mähise tõrked, katkendlikud vead |
| Igakuine | Puhumistoru/düüside punktkontroll; kontrollige impulsi ajastuse sätteid | Alapuhastus, ülepuhastus, ridade ebaühtlane laadimine |
| Kvartal / poolaasta | Kontrollige diafragma seisukorda (vajadusel); kontrollige õhufiltri toimimist | Äkilised lekked, sagedased ümberehitused, ebastabiilne impulsienergia |
Kui teie taimel on karm tolm või äärmuslik kliima, lühendage kontrollitsüklit. Töökindlus on alati odavam kui hädaabi.
Usalduse tagamiseks hankimine ja dokumentatsioon
Kui hankite anASCO impulssventiil(või ühilduvad asendused), küsige dokumentatsiooni, mis toetab prognoositavat kasutamist teie keskkonnas.
Mida tõsised ostjad peaksid nõudma
- Selge spetsifikatsioonileht:ühenduse tüüp, rõhuvahemik, pooli pinge ja hoolduskomplekti üksikasjad.
- Märkused materjali ja ühilduvuse kohta:diafragma valikud temperatuuri ja õhukvaliteedi jaoks.
- Kvaliteetne jälgitavus:partii identifitseerimine, ülevaatusdokumendid ja pakendi terviklikkus.
- Teenuse tugi:juhised paigaldamise, ajastuse, tõrkeotsingu ja ümberehitamise intervallide kohta.
Kus Qingdao Star Machine Technology Co., Ltd. sobib sisse
KellQingdao Star Machine Technology Co., Ltd., meie meeskond toetab tolmu kogumise projekte impulssjoa komponentide ja praktiliste insenerijuhistega – eriti ostjatele, kes soovivad pärast paigaldamist vähem üllatusi. Kui proovite stabiliseerida DP-d, vähendada suruõhu raiskamist või vähendada planeerimata pagasiruumi seisakuid, saame aidata teil valideerida valikufaktoreid (pordi konfiguratsioon, mähise pinge, õhukvaliteedi strateegia) ja sobitada need teie töötingimustega.
Teave selle juhendi kohta
See artikkel on kirjutatud praktilise viitena tolmu kogumise ja hoolduse kohta. Impulssventiilide kontrollimisel või hooldamisel järgige alati oma töökoha ohutusprotseduure, lukustus-/märgistusnõudeid ja seadmete käsiraamatuid.
KKK
Mitu korda peaks pulssklapp minutis süttima?
Universaalset numbrit pole. Alustage konservatiivse ajastusega, mis põhineb teie tolmukoormusel ja siht-DP vahemikus, seejärel häälestage andmete põhjal. Kui pulseerite agressiivselt ainult selleks, et DP ei tõuseks, on see signaal õhurõhu stabiilsuse, puhumistoru piirangute ja klapi reaktsiooni ja suuruse vastavuse kollektorile kontrollimiseks.
Mis põhjustab impulssventiili pidevat lekkimist?
Tavalised põhjused on membraani kulumine, praht tihenduspinnal, õhu saastumine (õli/vesi) või istme kahjustused. Pidev leke raiskab suruõhku ja võib varjata muid probleeme, kuna süsteem ei "puhka" kunagi impulsside vahel.
Kas suurem port on alati parem?
Mitte alati. Kui teie puhumistoru, düüsid või liitmikud on piiravad, ei anna suurem klapp proportsionaalset paranemist. See, mida soovite, on õige kombinatsioon kiirest reageerimisest, piisavast voolust ja allavoolu teest, mis suudab seda õhku tõhusalt kasutada.
Miks põlevad tolmukogujatel rullid läbi?
Pinge ebakõla, ebastabiilne toide, vale juhtmestik, liigne pulsisagedus või kuumuse kogunemine võivad kõik kaasa aidata. Kontrollige mähise spetsifikatsioone kontrolleri väljundi suhtes, kaitske juhtmeid vibratsiooni eest ja vältige kiire pulseerimise kasutamist algpõhjuslike puhastusprobleemide lahendamisel.
Millal tuleks membraanikomplekt välja vahetada?
Vahetage välja, kui näete kontrollimise ajal leket, nõrgenenud impulsse, aeglast reaktsiooni või nähtavat membraani kulumist. Kui teie keskkonnas on kõrge niiskus või halb õhukvaliteet, võivad ümberehituste intervallid olla lühemad – õhu filtreerimise ja äravoolu parandamine võib oluliselt pikendada membraani eluiga.
Viimased Mõtted
Tolmukoguja on täpselt nii töökindel kui selle puhastussüsteem. Kui teie DP on ebastabiilne, kotid hakkavad varakult rikki minema või suruõhukulud tunduvad kontrolli alt väljunud, keskendudes impulssjoa ahelale ja valides õigeASCO impulssventiilkonfiguratsioon – pakub sageli kiireimat ROI-d.
Kas olete valmis arvamise lõpetama?
Jagage oma tolmukoguja põhitõdesid (filtri tüüp/arv, paagi rõhk, puhumistoru paigutus, mähise pinge ja töökoha kliima) ning me aitame teil kitsendada stabiilset ja kulutõhusat ventiili seadistust. Kui soovite vähem seiskamisi ja prognoositavamat DP-d,võtke meiega ühendustja paneme teie puhastussüsteemi käituma nii, nagu peab.
