Millised on erinevused täisnurk-, sukel- ja otse-impulssventiilidel? Kuidas valida vastavalt nõuetele?

Impulssjoaga puhastussüsteemide peamiste käivituskomponentidena toimib elektromagnetiline impulssventiil suruõhu "lüliti" impulssjoaga tolmukogujate jaoks. Selle jõudlus mõjutab otseselt koguja töötlemisvõimsust ja tolmu kogumise tõhusust. Selles artiklis kirjeldatakse süstemaatiliselt nende ventiilide struktuuri, põhimõtteid ja rakendatavaid stsenaariume, mis põhinevad tööstusharu tehnilistel spetsifikatsioonidel ja tooteomadustel, et aidata tööstuse kasutajatel täpselt mõista tehnilisi erinevusi kolme peamise impulssventiili tüübi – täisnurk-, sukel- ja otseläbivooluga – vahel ning koostada teaduslikult valikuplaane. See pakub viiteid tolmu eemaldamise tehniliste projektide ja seadmete käitamise ja hoolduse kohta.

I. Kolme impulssventiili tüübi põhimääratlused ja struktuuriomadused

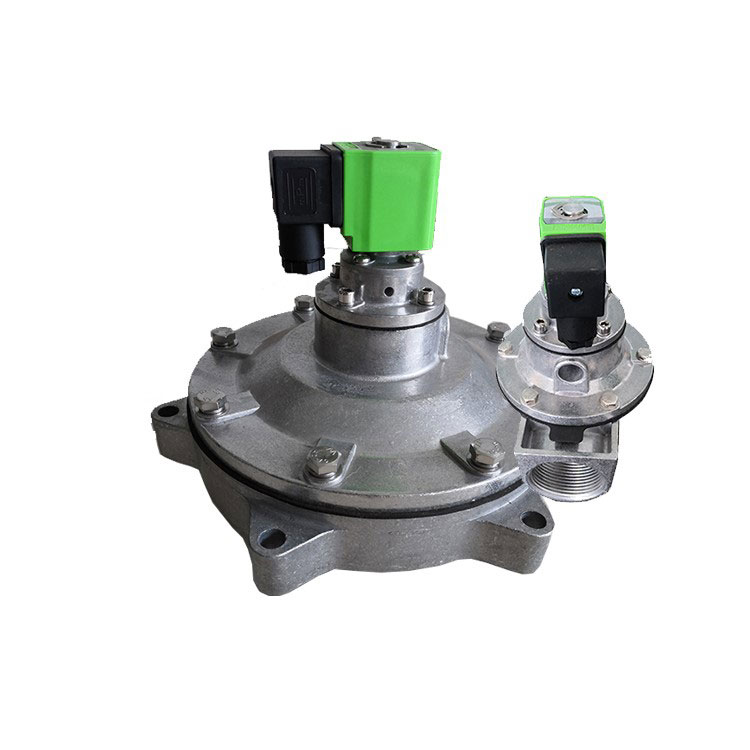

Täisnurga elektromagnetiline impulssklapp

Selle tunnuseks on, et täisnurkklapi õhu sisse- ja väljalasketorud on 90° nurga all. Klapi korpus ja kapott on survevalatud alumiiniumisulamist materjalist. Pärast pinnatöötlust on neil suurepärane korrosioonikindlus. Membraan ja tihend on toodetud vulkaniseeritud komposiitprotsessi abil. Elektromagnetilise pilootpea toorained koosnevad tõhusatest magnetmaterjalidest ja roostevabast terasest magnetilistest varjestusmaterjalidest. Kriitilised komponendid, nagu vedrud ja kinnitusdetailid, on valmistatud roostevabast terasest. Ühendusmeetod: õhujaoturi (õhupaagi) toru ja tolmukollektori puhumistoru sisestatakse vastavalt ventiili sisse- ja väljalaskeavasse ning need suletakse mõlemast otsast survemutritega.

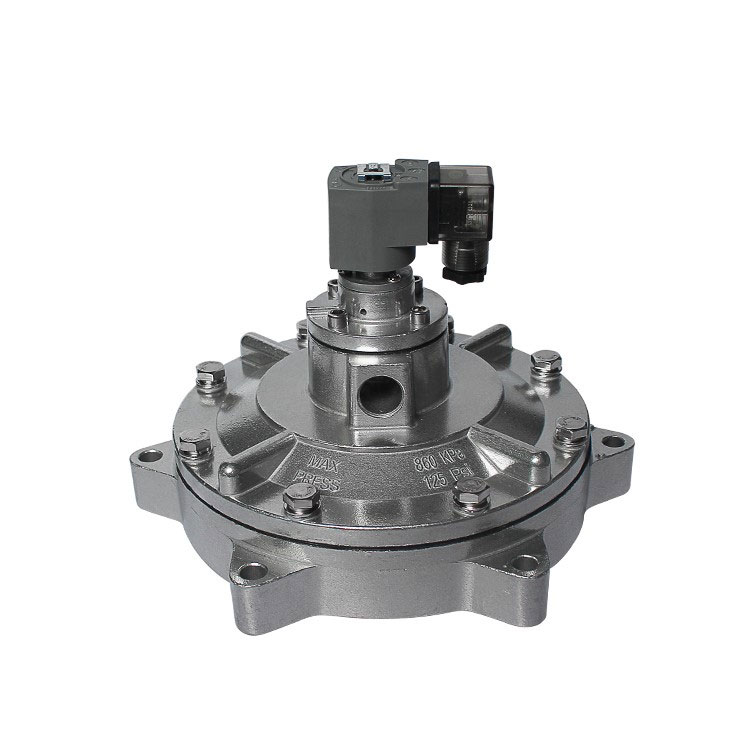

Sukeldatud elektromagnetiline impulssklapp

Koosneb elektromagnetilisest juhtpeast, membraanisõlmest (membraan, survevedru, tihend) ja klapi korpusest. Paigaldatuna õhumahutisse sukeldatud, ühendub see ääriku kaudu reservuaariga. Väljalaskeava asub reservuaari sees asuva klapi korpuse keskel, ulatudes läbi selliste komponentide nagu seina läbistav seade, et siseneda puhumiskambrisse töötamiseks. Sellel ventiilitüübil on optimeeritud voolukanali disain, mis vähendab tõhusalt gaasivoolu takistust, tagades stabiilse töö isegi madala rõhu tingimustes. See disain vähendab energiatarbimist ja pikendab membraani eluiga.

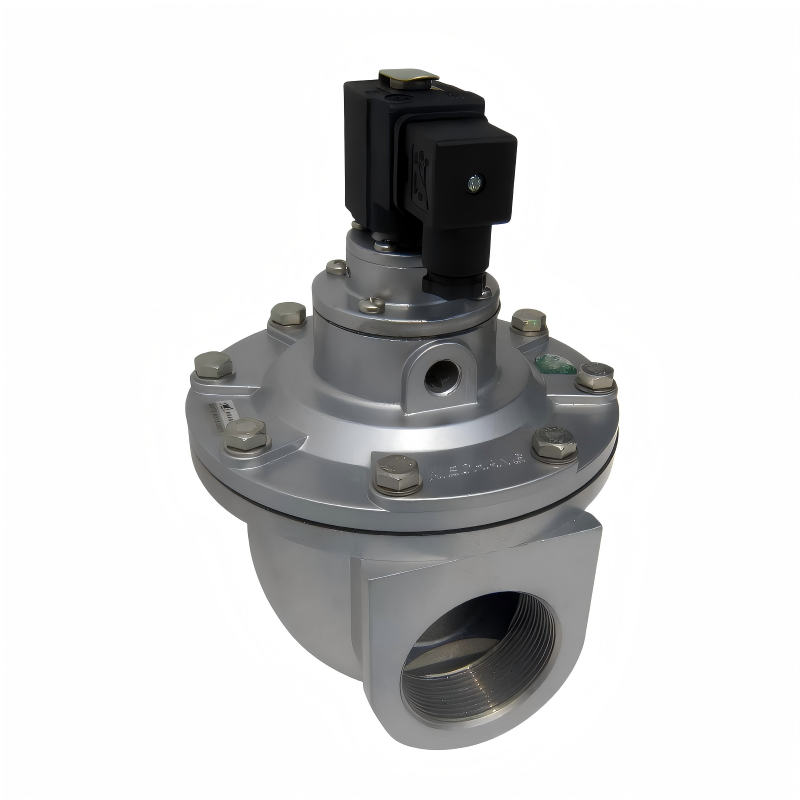

Otse läbiv elektromagnetiline impulssklapp

Õhu sisse- ja väljalaskeava keskjooned on joondatud sirgjooneliselt ilma nurkhälbeta, kusjuures gaasivoolu suund on selgelt märgitud klapi korpuse pinnale. Paigaldamine hõlmab ühe otsa ühendamist õhupaagist ulatuva õhutoruga ja teise otsa ühendamist puhumiskambri õhutoruga. Selle lihtne struktuur hõlbustab paigaldamist, muutes selle õhupaagi impulsstolmukollektorite tavaliseks komponendiks.

II. Ühiste ja eristavate tööpõhimõtete võrdlev analüüs

Täisnurksete impulssventiilide tööpõhimõte

Klapi sees olev membraan jagab selle esi- ja tagumiseks õhukambriks. Suruõhu tarnimisel siseneb see gaasiklapi kaudu tagumisse kambrisse. Rõhk tagakambris sunnib membraani väljalaskeava tihendama, pannes klapi "suletud" olekusse.

Impulssjoa juhtimisinstrumendi elektriline signaal liigutab elektromagnetilise impulssklapi armatuuri, avades tagumise kambri õhutusava. Tagumine kamber langeb kiiresti rõhu, põhjustades diafragma tagasitõmbumise. Seejärel voolab suruõhk läbi klapi väljalaskeava, asetades impulssventiili "avatud" olekusse. Suruõhu hetkeline vabanemine tekitab juga.

Kui impulsskontrolleri elektriline signaal lakkab, lähtestub klapi armatuur. Tagumise kambri tuulutusava sulgub ja rõhk tagumises kambris tõuseb, sundides membraani tagasi klapi väljalaskeava vastu. Impulssventiil naaseb "suletud" olekusse.

Sukeldatud impulssventiili tööpõhimõte

Impulssventiil on jagatud esi- ja tagakambriks. Suruõhu tarnimisel siseneb see gaasiklapi ava kaudu tagumisse kambrisse. Rõhk tagakambris sunnib membraani klapi väljalaskeava tihendama, hoides impulssventiili "suletud" olekus.

Kui impulsskontrolleri elektriline signaal liigutab ventiili armatuuri, avaneb tagumise kambri õhutusava. Kiire rõhukadu tagakambris paneb membraani liikuma, võimaldades suruõhul väljuda klapi väljalaskeava kaudu. Impulssventiil läheb "avatud" olekusse, vabastades hetkeks suruõhupuhangu.

Kui impulsskontrolleri elektriline signaal lakkab, lähtestub klapi armatuur, tagumise kambri õhutusava sulgub ja rõhk tagakambris tõuseb, sundides membraani klapi väljalaskeava tihendama. Impulssventiil naaseb "suletud" olekusse.

Sirgeimpulssventiili tööpõhimõte

1. Toite väljalülitamine: suruõhk siseneb gaasiklapi ava kaudu tagumisse kambrisse. Tagumise kambri rõhk > esikambri rõhk, membraani surumine peaventiili väljalaskeava tihendamiseks, klapi sulgemine.

2. Sisselülitamine: Impulsikontroller saadab signaali, elektromagnetiline jõud tõstab armatuuri, avades õhutusava. Tagumine kamber langeb kiiresti rõhu, tekitades rõhuerinevuse esi- ja tagakambri vahel. Membraan liigub tahapoole, avades peaventiili pordi ja suruõhk puhutakse välja.

3. Väljalülitamise lähtestamine: kui elektrisignaal lakkab, naaseb armatuuri vedru, sulgedes õhutusava. Rõhk tagakambris taastatakse läbi drosselklapi ava, mis põhjustab membraani lähtestamise ja peaventiili pordi sulgemise, naases algolekusse.

III. Peamised tehnilised parameetrid ja valikukriteeriumid

Põhiliste tehniliste parameetrite standardimine: kodumaised täisnurksed ja sirge impulsi ventiilid töötavad rõhuvahemikus 0,4–0,6 MPa. Imporditud analoogid töötavad ühtlaselt 0,4–0,6 MPa, sõltumata tüübist. Mõlemal kategoorial ei ole põhimõttelisi erinevusi rõhutaluvuse või rakendusrõhu väärtuste osas.

Kolm teadusliku valiku põhiprintsiipi

1. Töörõhu ühilduvuse põhimõte: Madala rõhu stsenaariumide puhul (mis nõuavad õhuallika vähendatud rõhku) eelistage sukeldatud elektromagnetilisi impulssventiile. Standardsete rõhutingimuste (0,4–0,6 MPa) jaoks valige paigalduspiirangute põhjal paindlikult täisnurksed või sirgjoonelised tüübid.

2. Paigaldusruumi sobitamise põhimõte: kui õhupaak ja puhumistoru on vertikaalselt joondatud, kasutage täisnurkseid elektromagnetilisi impulssventiile. Lineaarsete paigutuste jaoks kasutage otsevoolu elektromagnetilisi impulssventiile. Kui õhupaagi sisemine paigaldamine on vajalik, eelistatakse sukeldatud elektromagnetilisi impulssventiile.

3. Seadme tüübi vastavuse põhimõte: õhukasti impulsstolmukollektorid peaksid kasutama peamiselt otsevoolu elektromagnetilisi impulssventiile. Impulsskoti tolmukogujad saavad valida täisnurga elektromagnetilisi impulssventiile vastavalt paigaldusnurgale. Madala rõhu tingimustes töötavate suurte tolmukogumissüsteemide jaoks on soovitatav kasutada sukeldatud elektromagnetilisi impulssventiile.

IV. Tööstuse rakenduste kontekst ja väljavaade

Elektromagnetilist impulssventiili kasutatakse laialdaselt tolmu kogumise rakendustes ja selle jõudluse stabiilsus mõjutab otseselt keskkonnatöötluse tõhusust ja tööstusliku tootmise järjepidevust. Kuna keskkonnastandardid paranevad jätkuvalt, kasvavad jätkuvalt nõudmised energiatõhusate ja pika tööeaga impulssventiilide järele. Selle kolme peavoolu impulssventiili tüübi tehniliste võrdluste ja valikujuhiste väljaande eesmärk on aidata tööstuse kasutajatel vältida valikuvõimalusi, suurendada tolmukogumissüsteemi tõhusust ja vähendada tegevuskulusid. Tulevikus keskenduvad tehnoloogilised edusammud täpsemale rõhu juhtimisele, pikendatud kasutuseale ja laiemale kohanemisvõimele erinevate töötingimustega, pakkudes põhikomponentide tuge tööstuslikuks roheliseks ümberkujundamiseks.
