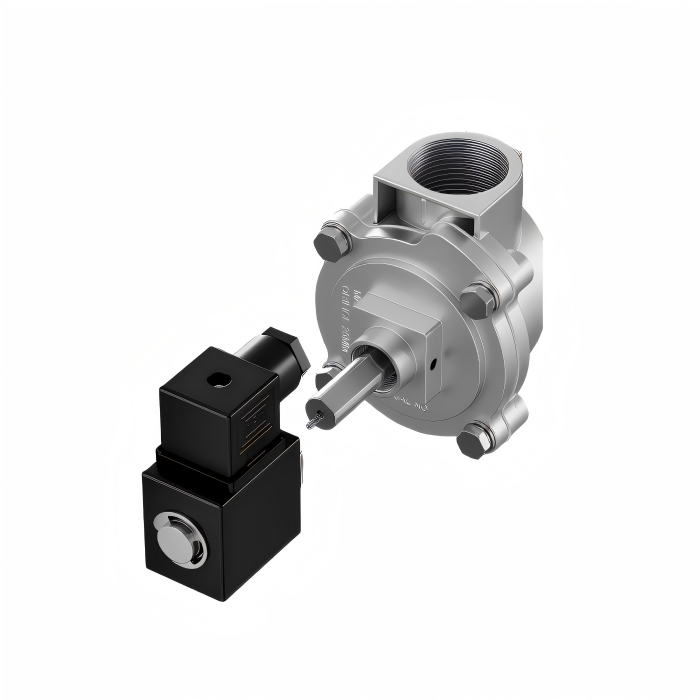

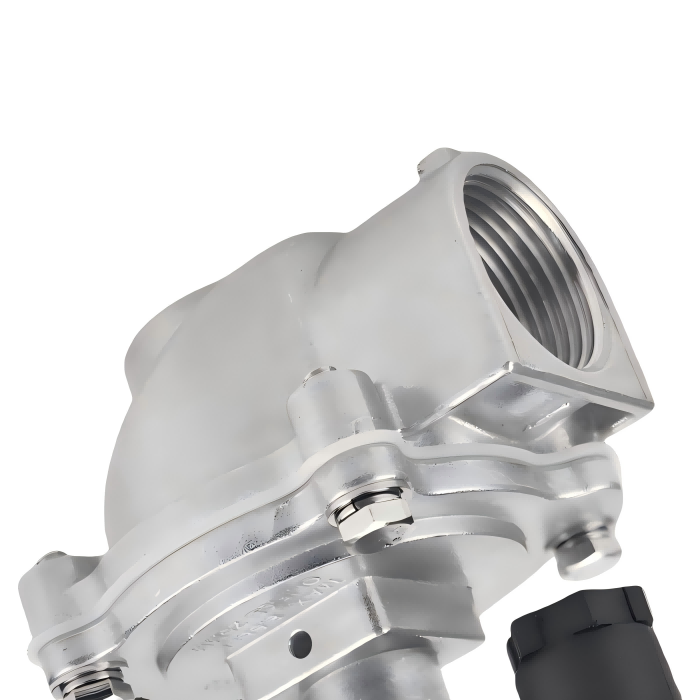

DMF-Z-20 impulssventiil

DMF-Z-20 täisnurkne elektromagnetiline impulssventiil Elektromagnetiline impulssventiil (tuntud ka kui membraanventiil) toimib suruõhu "lülitina" impulssjoaga puhastussüsteemi jaoks pulssjoaga tolmukogujates. Impulssjoa juhtimisinstrumendi signaalide abil juhitav see puhastab filtrikotte järjestikku impulssjoaga ridade (või kambrite) kaupa, hoides tolmukoguja takistuse eelseadistatud vahemikus, et tagada selle töötlemisvõime ja tolmu kogumise tõhusus.

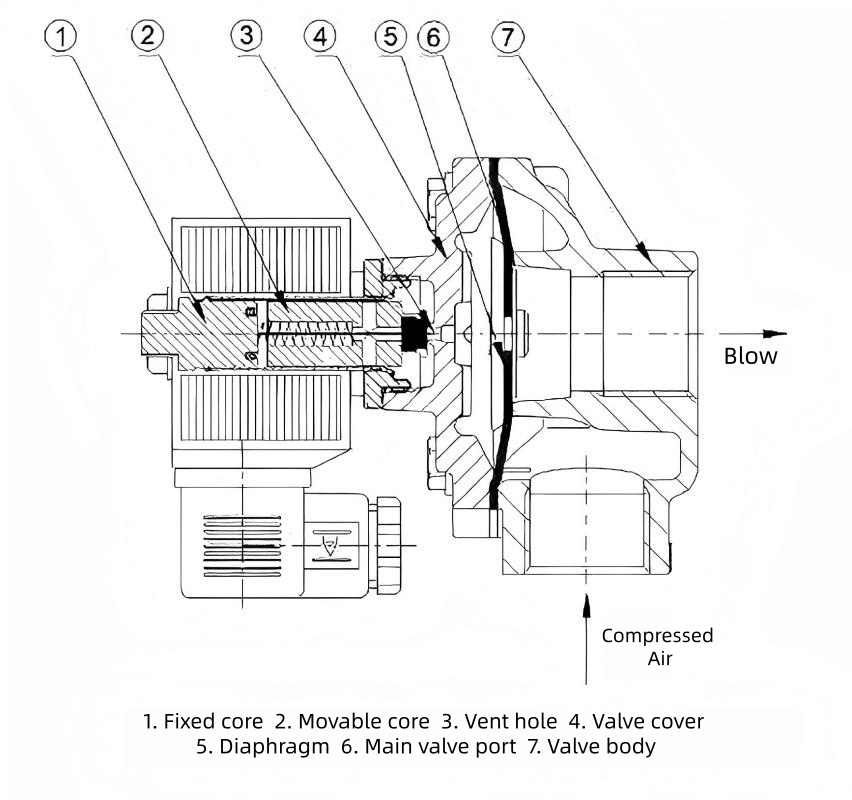

Skemaatiline diagramm:

Struktuursed omadused:

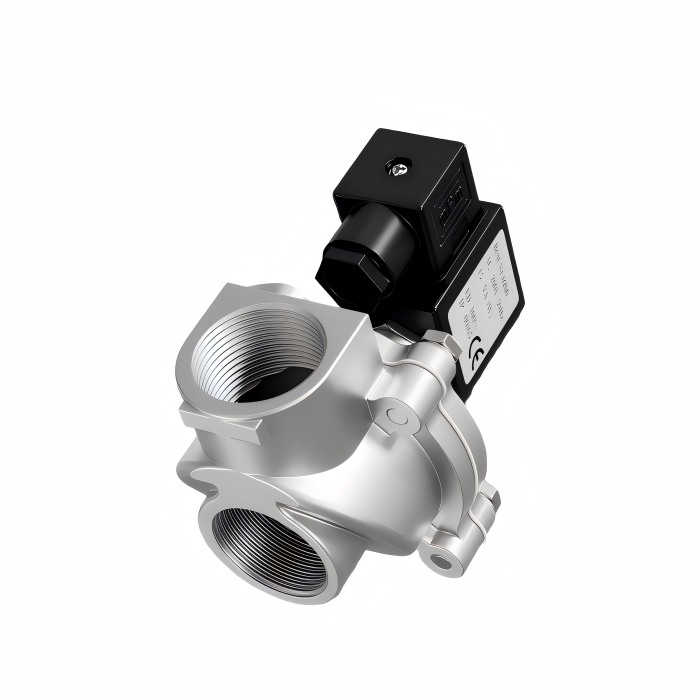

DMF-Z-20 on täisnurkne elektriline impulss-solenoidklapp. Selle struktuursed omadused on järgmised:

Täisnurga disain: sisse- ja väljalaskeava moodustavad 90° nurga, tagades sujuva õhuvoolu ja sobivuse paigaldamiseks õhupaakide ja tolmukoguja puhumistorude vahele.

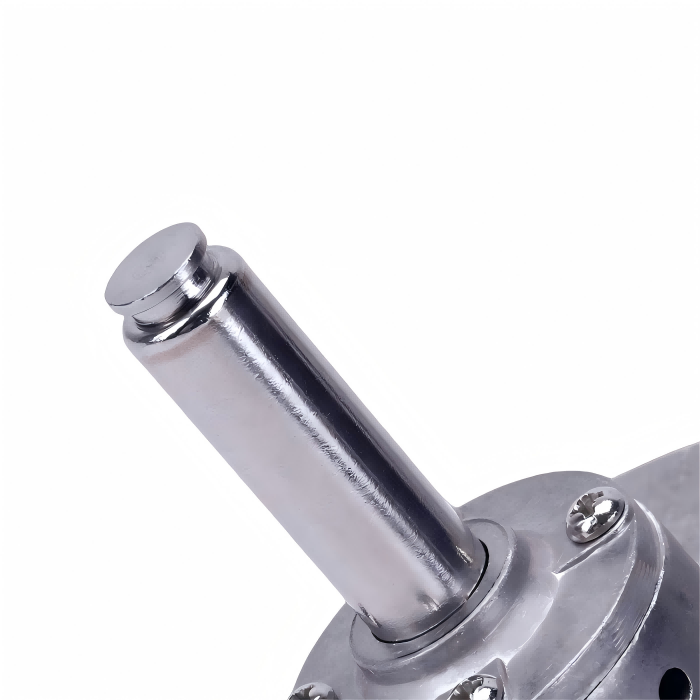

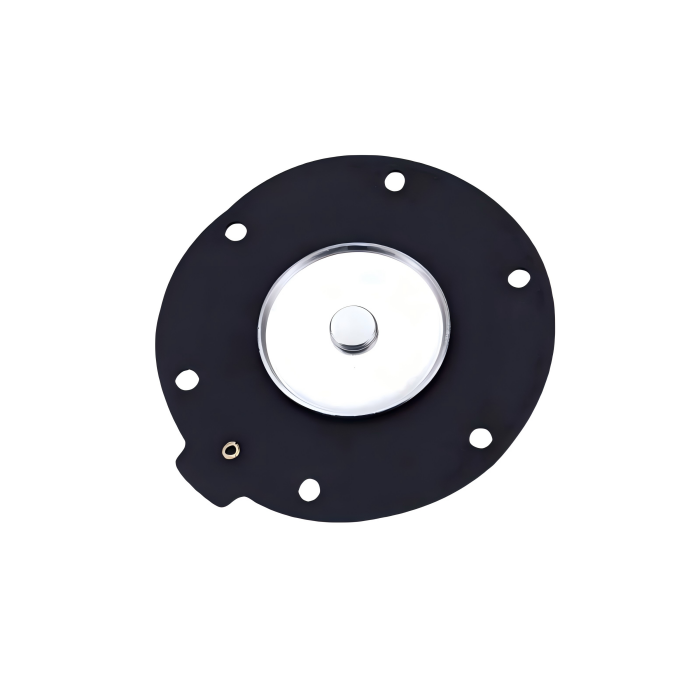

Põhikomponendid: sisaldab elektromagnetpead, membraani, klapi korpust ja vedru. Klapi korpus on valmistatud legeeritud alumiiniumist, samas kui membraanil on tavaliselt nitriilkummist kangaga tugevdatud struktuur, mis pakub kulumiskindlust ja kõrget tihendusvõimet.

Ühendusmeetod: G3/4" ühenduskeere nimiläbimõõduga 20 mm.

Membraani käivitamine: töötab pneumaatilise rõhuerinevuse abil. Kui see on pinge all, avab solenoidpea vabastuspordi, et vabastada tagakambri rõhk, võimaldades esikambri gaasil membraani tagasi puhumiseks tõsta. Pinge eemaldamisel lähtestub vedru ava sulgemiseks, taastades suletud oleku.

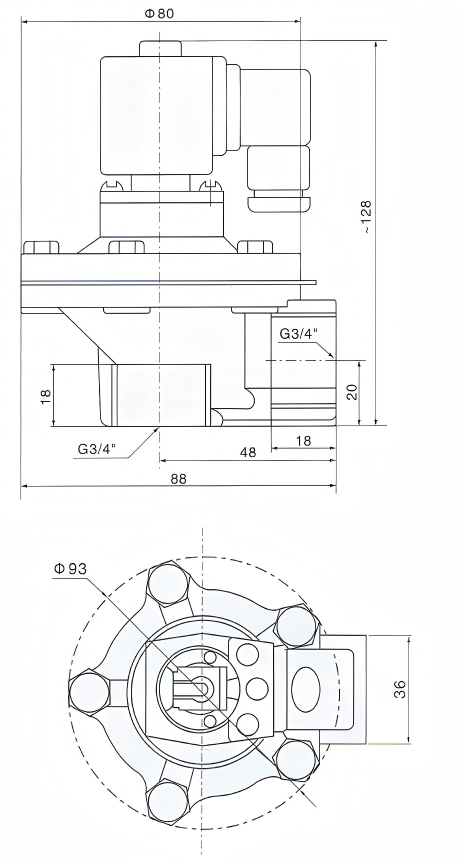

DMF-Z-20 üldmõõtmed:

Tehnilised andmed:

Tööpõhimõte:

DMF-Z-20 täisnurkne elektromagnetimpulssklapp Diafragma jagab elektromagnetilise impulsi ventiili esi- ja tagakambriks. Suruõhu tarnimisel siseneb see gaasiklapi ava kaudu tagumisse kambrisse. Sel hetkel sunnib tagumise kambri rõhk membraanikomplekti klapi väljalaskeava tihendama, asetades elektromagnetilise impulsi ventiili "suletud" olekusse.

Impulssjoa juhtimisinstrumendi elektriline signaal paneb klapi armatuuri tagasi tõmbuma. See avab tagakambri väljalaskeava, alandades selle kiiresti rõhu alt. Membraanikoost liigub tahapoole, võimaldades suruõhul läbi ventiili väljalaskeava voolata. Klapp läheb "avatud" olekusse.

Kui impulssjoa kontrolleri elektriline signaal lakkab, lähtestub elektromagnetilise impulsi ventiili armatuur. Tagumise kambri väljalaskeava sulgub ja rõhk tagumises kambris suureneb, sundides membraanikomplekti tihedalt klapi väljalaskeava vastu tihenduma. Elektromagnetilise impulsi ventiil naaseb "suletud" olekusse.

Kasutusalad:

DMF-Z-20 südamik on mõeldud impulssjoaga kottimaja tolmukollektori puhastussüsteemide jaoks, mis ühildub filtrikottide, filtrikassettide, keraamiliste torude ja muude filtreerimiselementidega. See toimib tagasipuhumissüsteemi suruõhu "lüliti". Selle rakendused on koondunud kõrge tolmusisaldusega tööstuskeskkondadesse:

Keskkonna tolmu kontroll:Impulssjoaga puhastussüsteemid, mis ühilduvad erinevate kottide/kassettide tolmukogujatega.

Tööstuslik tootmine:Ehitusmaterjalid (tsement/lubi), metallurgia (teras/sulatus), kaevandamine, kemikaalid, ravimid, sööda töötlemine, puidutöötlemine, paberi tootmine jne.

Muud rakendused:Abistav puhumine pneumaatilistes transpordisüsteemides ja seadmetes/töötingimustes, mis nõuavad impulssjoaga puhastamist.
