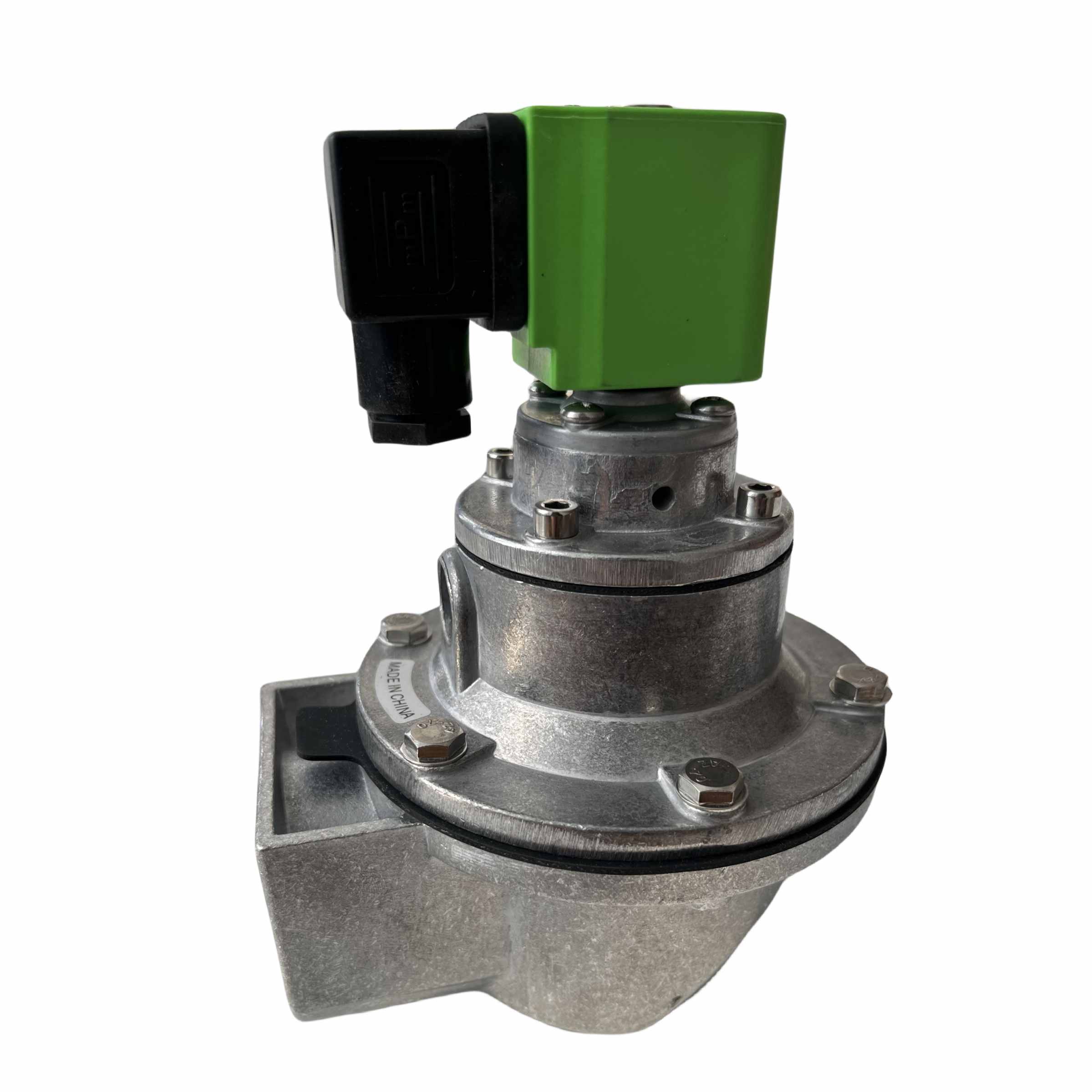

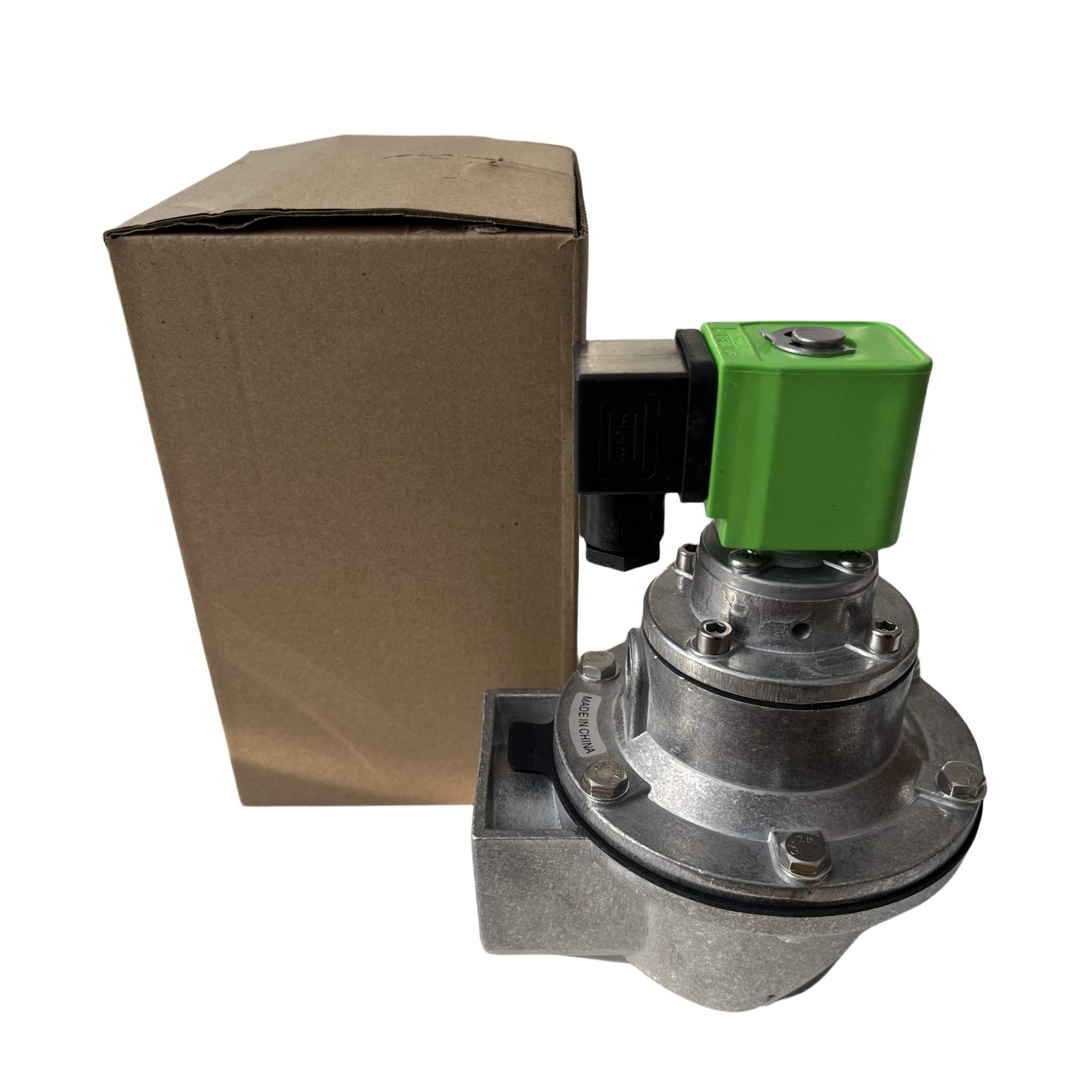

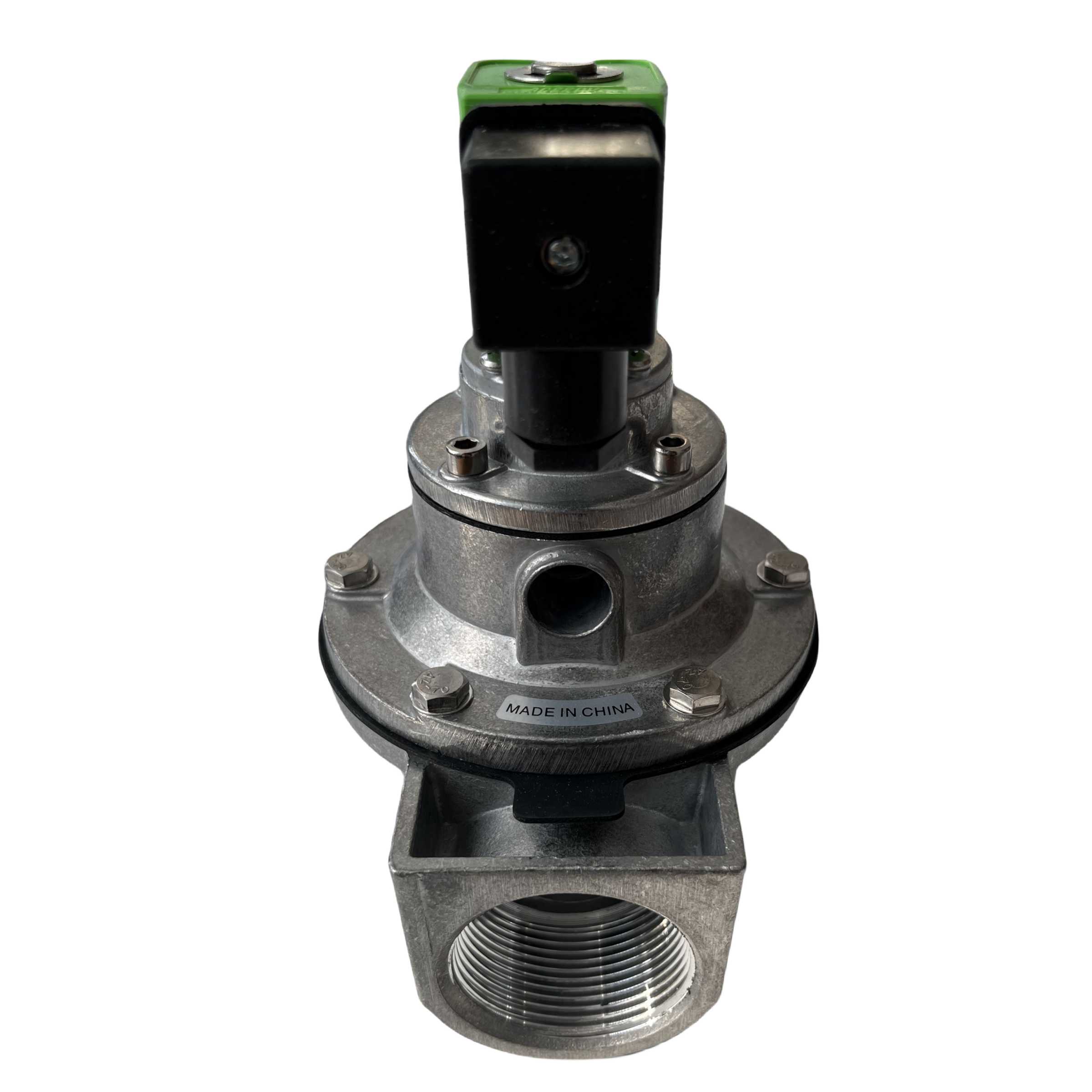

DMF-Z-40S impulssventiil

Toote kirjeldus:

Impulssventiil DMF-Z-40S on täisnurkventiil, mida kasutatakse impulssjoaga tolmukogujate pulssjoaga puhastussüsteemis. See on väga tõhus paljude filtrielementide, sealhulgas ümmarguste kottide, ümbrikukottide, ebakorrapärase kujuga kottide ja metallkiudkottide, aga ka filtrikassettide, keraamiliste torude ja paagutatud plastplaatide puhastamiseks. Impulssventiili saab ühendada õhureservuaaride ja tolmukollektori puhumistorudega, et tekitada vajalikke puhastusõhu impulsse.

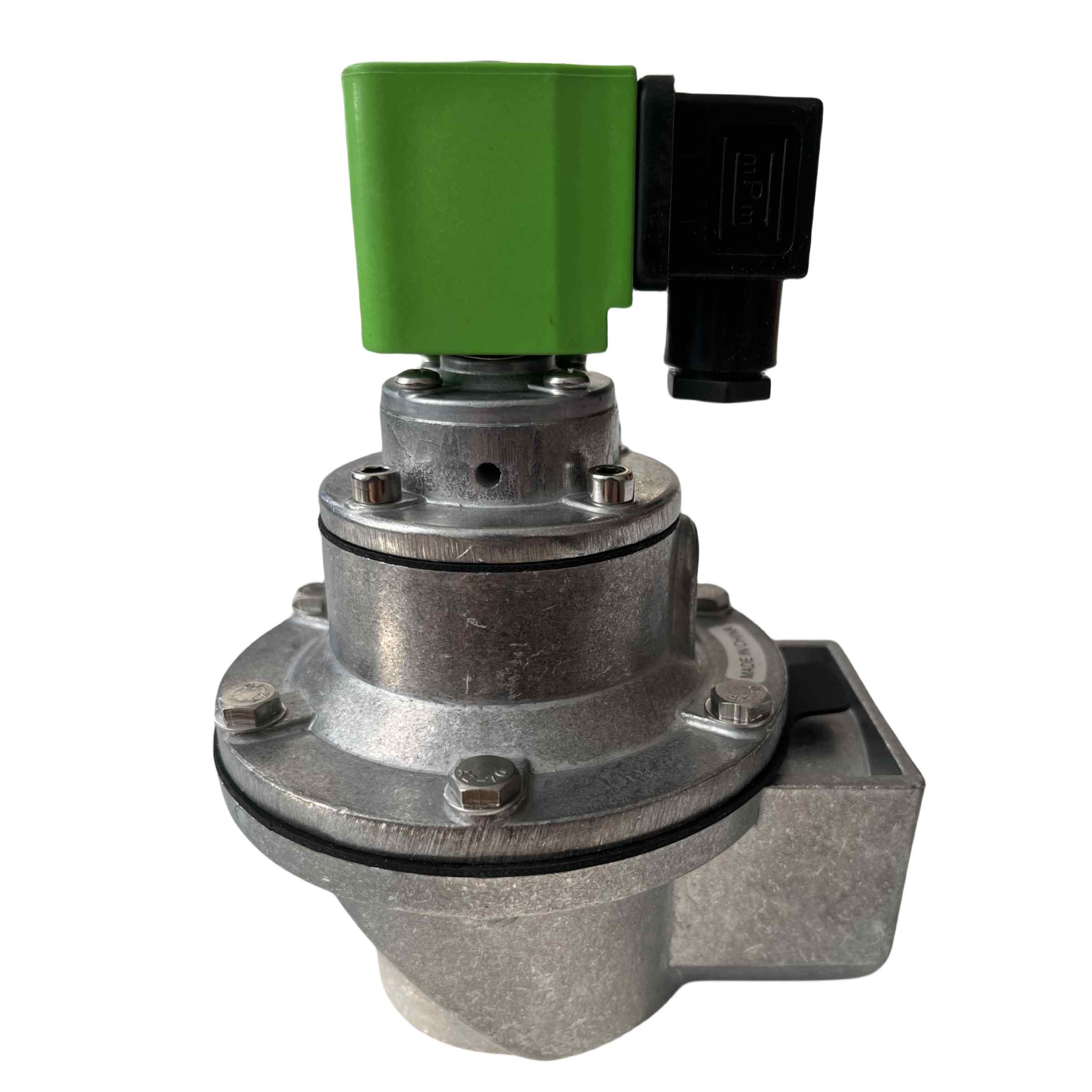

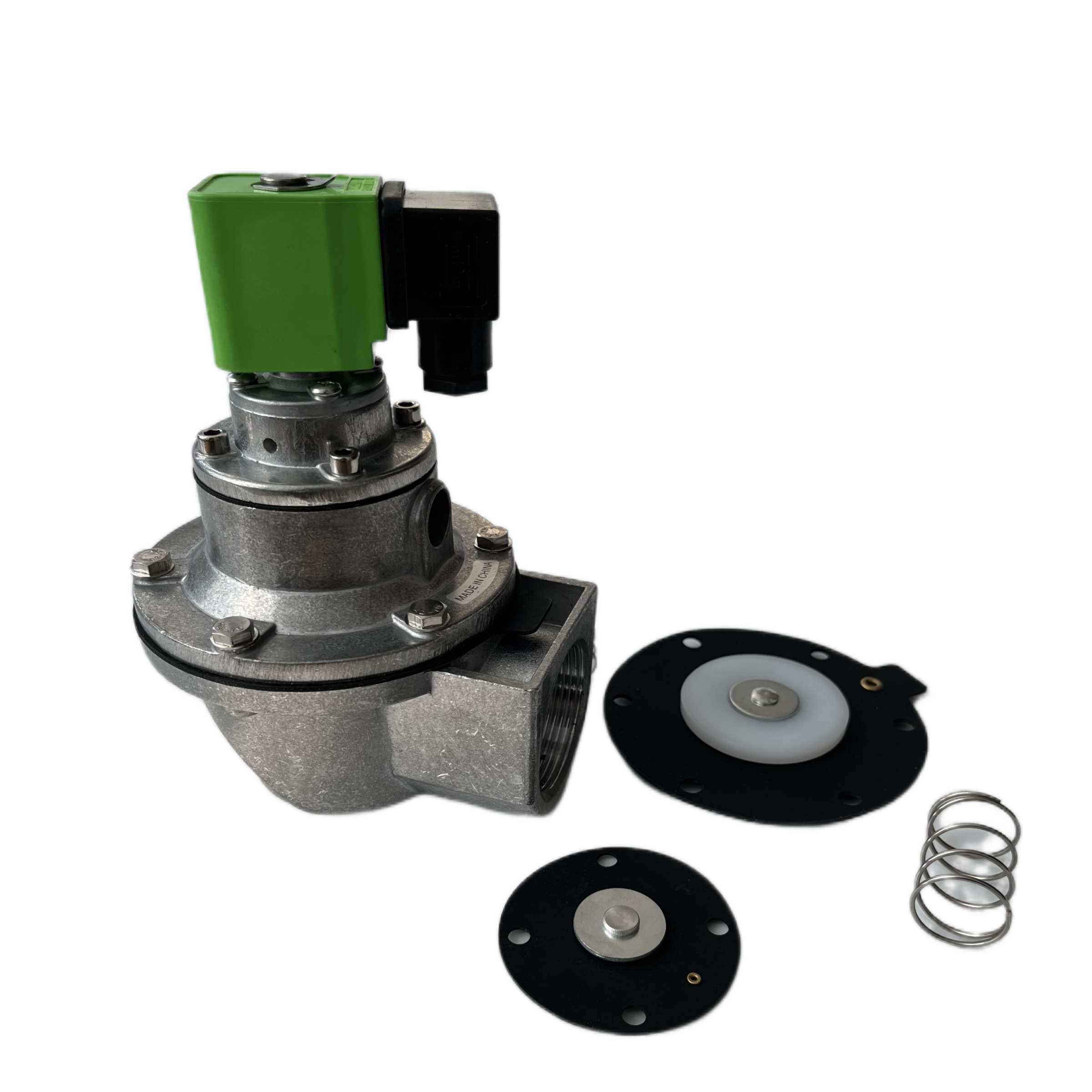

Ventiil on täisnurga konstruktsiooniga, mille sisse- ja väljalaskeavad on 90-kraadise nurga all. Klapi korpus ja kate on valmistatud survevalualumiiniumisulamist ja korrosioonikindla pinnatöötlusega ning membraanis on kasutatud metall-kummi komposiittihendit. See toimib nii, et eesmist ja tagumist õhukambrit eraldab diafragma. Kui elektromagnetiline signaal on aktiveeritud, õhutatakse tagakamber impulssjoa käivitamiseks. Elektromagnetilised impulssventiilid on lihtsa ehitusega, odavad, kergesti paigaldatavad ja hooldatavad, reageerivad kiiresti ja ei kasuta palju energiat. See võib töötada temperatuurivahemikus -10 °C kuni 55 °C ja see on loodud kestma 2–3 aastat või 1 miljon avamis-/sulgemistsüklit.

Toote parameeter:

Töörõhk: 0,1 MPa kuni 0,7 MPa

Töökeskkond: puhas õhk, mis on rasvatustatud ja kuivatatud

Tööpinge: 24 V DC, 220 V AC, 110 VAC

Töövool: 800 mA / 60 mA

Töökeskkond: temperatuur -10°C kuni 55°C, suhteline õhuniiskus mitte üle 85%

Kasutusiga: 2–3 aastat või 1 miljon sisse-/väljalülitamistsüklit

Avanemise reaktsiooniaeg: < 0,03 s (85% nimipingest)

Isolatsioonitakistus: > 1 MΩ

Dielektriline tugevus: solenoidmähis talub 250 V pinget 50 Hz juures 1 minuti jooksul ilma rikketa

Vibratsioonitest: talub vibratsiooni sagedusel 20 Hz, täisamplituudiga 2 mm, 30 minutit

Diafragma eluiga: ≥1 miljon tsüklit

Nõuded välimusele: klapi korpuse pinnal ei tohiks olla nähtavaid kahjustusi, nagu näiteks värvi koorumine, kriimustused või jämedad.

Paigaldamine ja hooldus

DMF-Z impulssventiil on täisnurkne ventiil, mille sisse- ja väljalaskeava vahel on 90-kraadine nurk. See sobib paigaldamiseks ja ühendamiseks õhumahutite ja tolmu kogumise puhumistorude vahel, tagades sujuva õhuvoolu ja pakkudes spetsifikatsioonidele vastava impulsspuhastusõhuvoolu.

Elektromagnetilistel impulssventiilidel on kõrged nõuded kandja puhtusele; tahkeid osakesi sisaldavad kandjad ei sobi kasutamiseks ja kõik lisandid tuleb esmalt välja filtreerida. Lisaks ei sobi viskoossed kandjad kasutamiseks.
