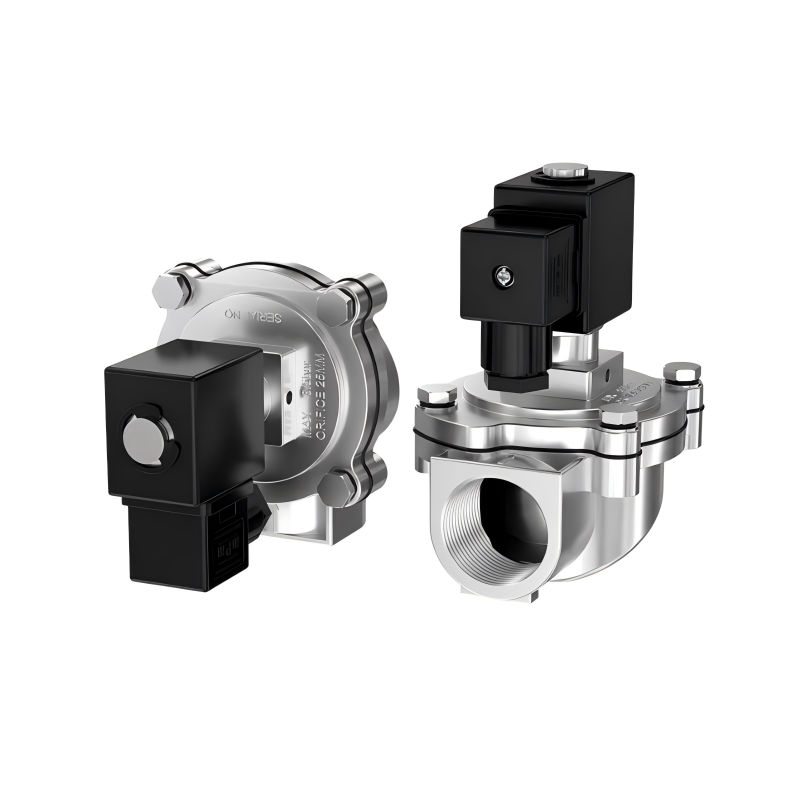

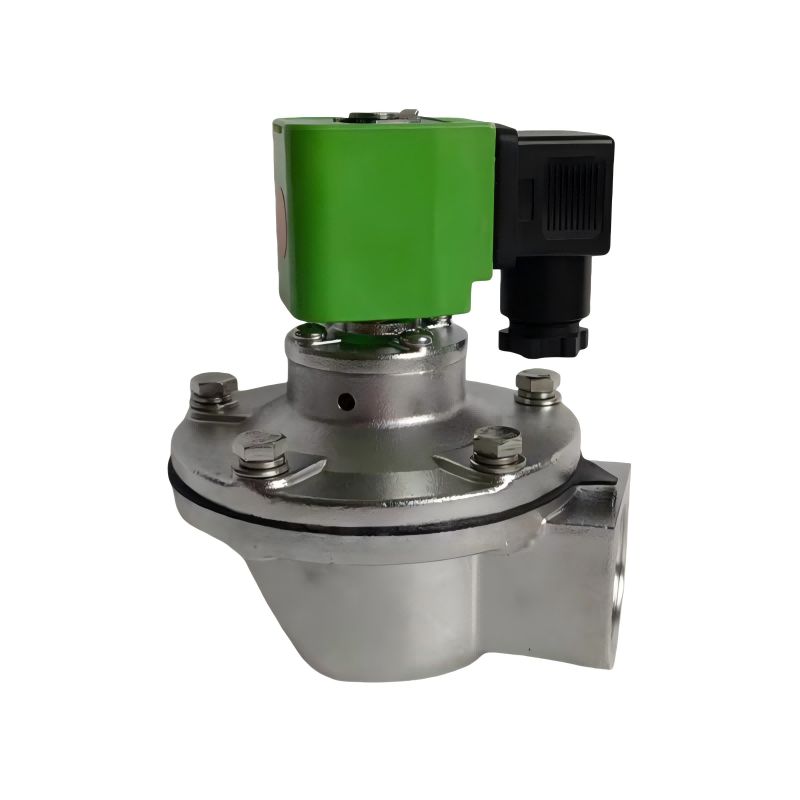

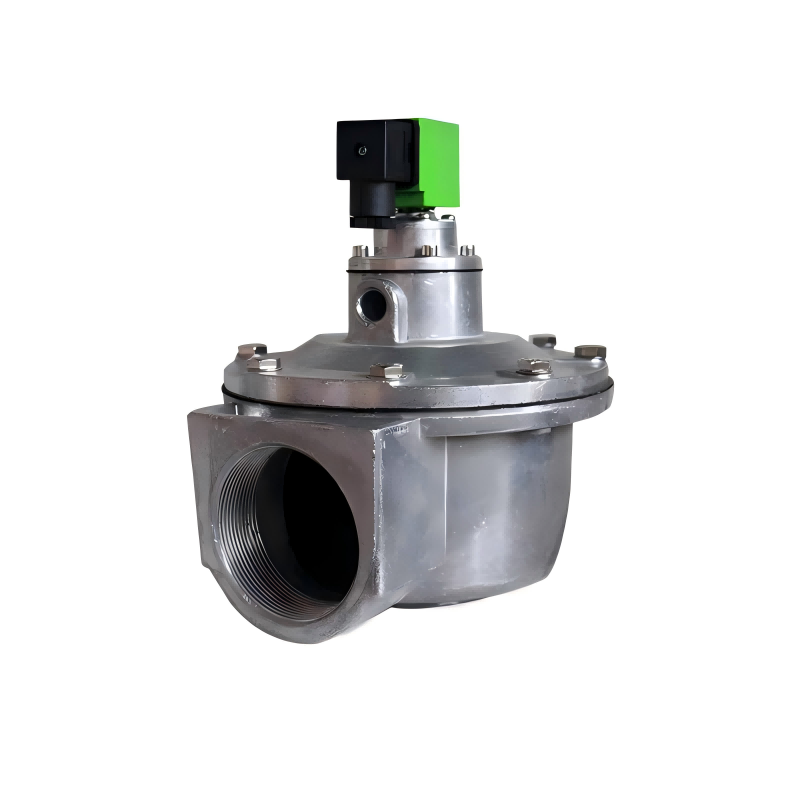

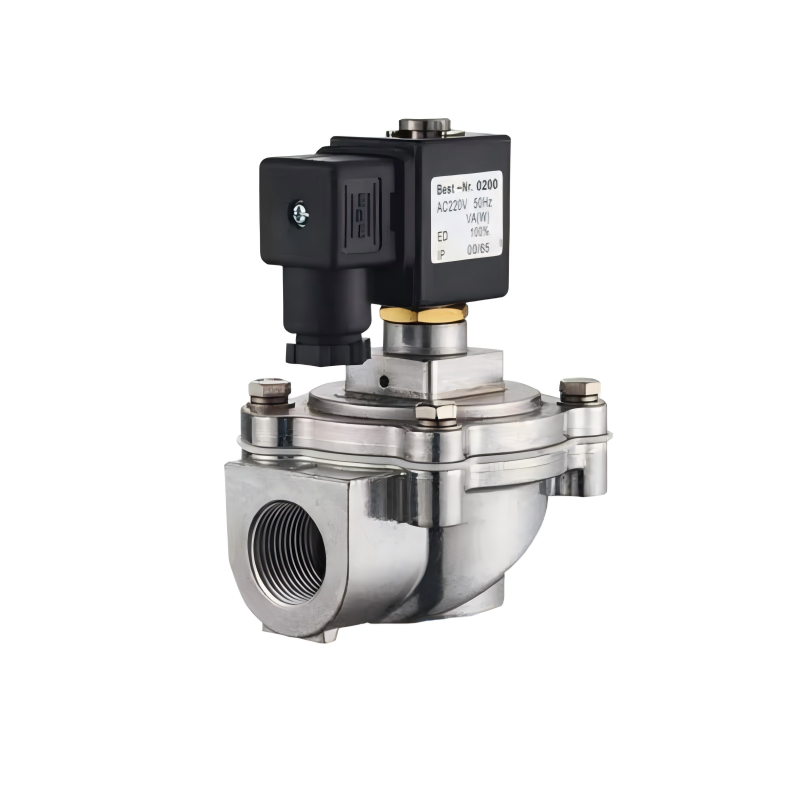

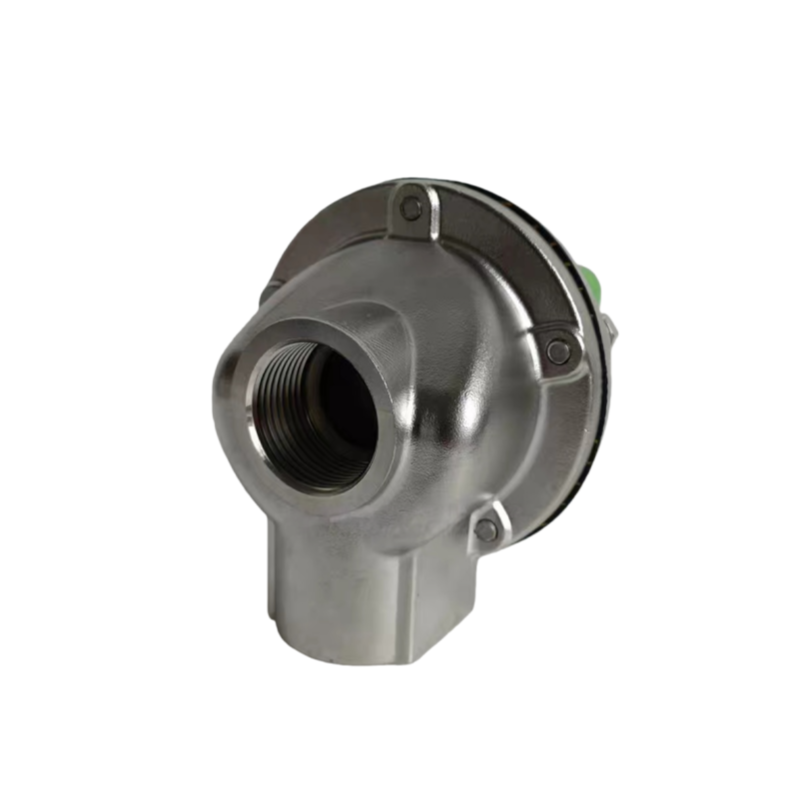

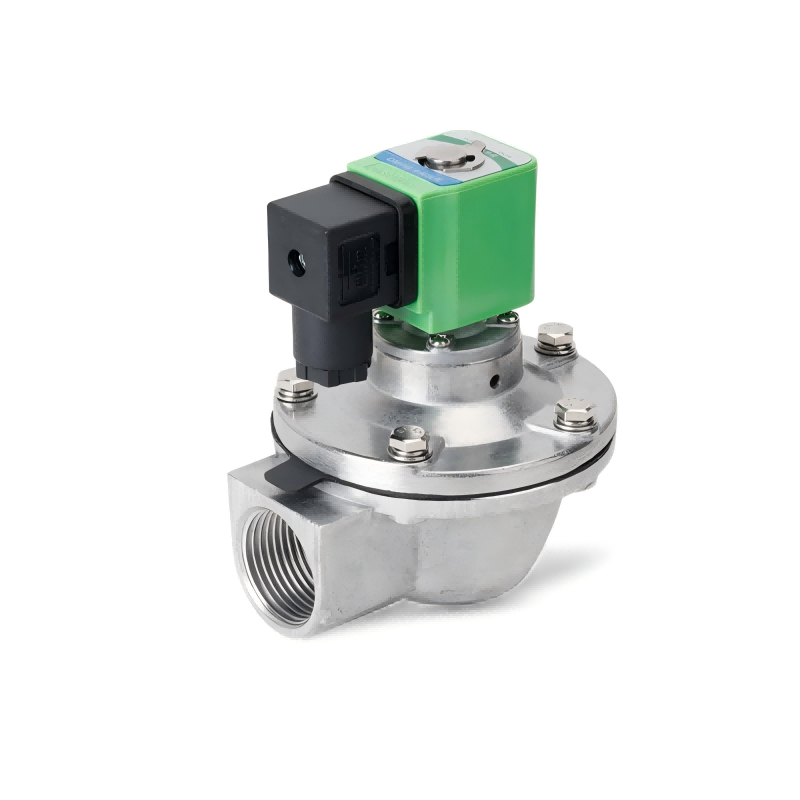

DMF-Z impulssventiil

DMF-Z täisnurkne elektromagnetiline impulssklapp on spetsiaalne solenoidventiil, mis on spetsiaalselt loodud kasutamiseks kottide tolmukogujatega. See toimib suruõhu lülitina impulssjoaga puhastussüsteemi jaoks pulssjoaga tolmukogujates. Impulssjoa juhtimisinstrumendi väljundsignaalide abil juhitav see puhastab järjestikku filtrikotte ridade kaupa (või kambrite kaupa). See hoiab tolmukoguja takistuse eelseadistatud vahemikus, tagades selle töötlemisvõimsuse ja tolmu kogumise tõhususe, saavutades samal ajal eesmärgi raputada tolm filtrikottidelt maha.

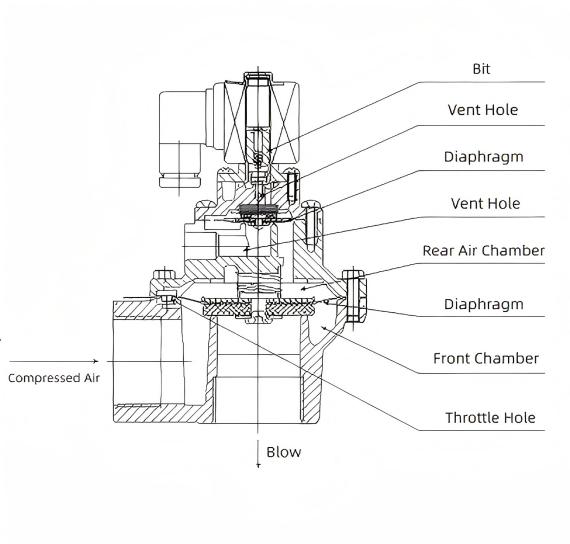

Skemaatiline diagramm

Struktuursed omadused

DMF-Z täisnurga elektromagnetilise impulssklapi klapi korpus ja kaas on valmistatud survevalualumiiniumisulamist. Pärast pinnatöötlust on neil suurepärane korrosioonikindlus. Membraan ja tihend on vulkaniseeritud ja kombineeritud uute protsessidega. Elektromagnetiline pilootpea koosneb magnetmaterjalidest ja roostevabast terasest magnetilistest varjestusmaterjalidest. Vedrud ja kinnitusdetailid on kõik valmistatud roostevabast terasest. Õhujaoturi (õhukambri) ühendustoru ja tolmukollektori puhumistoru sisestatakse vastavalt ventiili sisse- ja väljalaskeavasse. Mõlemad otsad on tihendatud survemutrite pingutamisega. Ventiilid on saadaval kolmes spetsifikatsioonis – 20, 25 ja 40S – erinevate õhukäitlus- (puhastus-) võimsustega impulssjoaga tolmukollektorite valimiseks. Klapi korpus ja kaas on suure tiheduse tagamiseks survevalatud ning läbipaistva lakiga, mis suurendab korrosioonikindlust. Diafragmathendis on kasutatud metall-kummi komposiiti, mis tagab suurepärase jäikuse ja lekkevaba töö. Elektromagnetiline juhtpea tagab tugeva magnetilise tõmbe ning reageerib ja töötab usaldusväärselt. Ventiilil on suurepärane avanemisjõudlus, avades usaldusväärselt 85% nimipingest. Samuti demonstreerib see suurepärast sulgemisvõimet, tihendades usaldusväärselt 0,15 MPa õhurõhul.

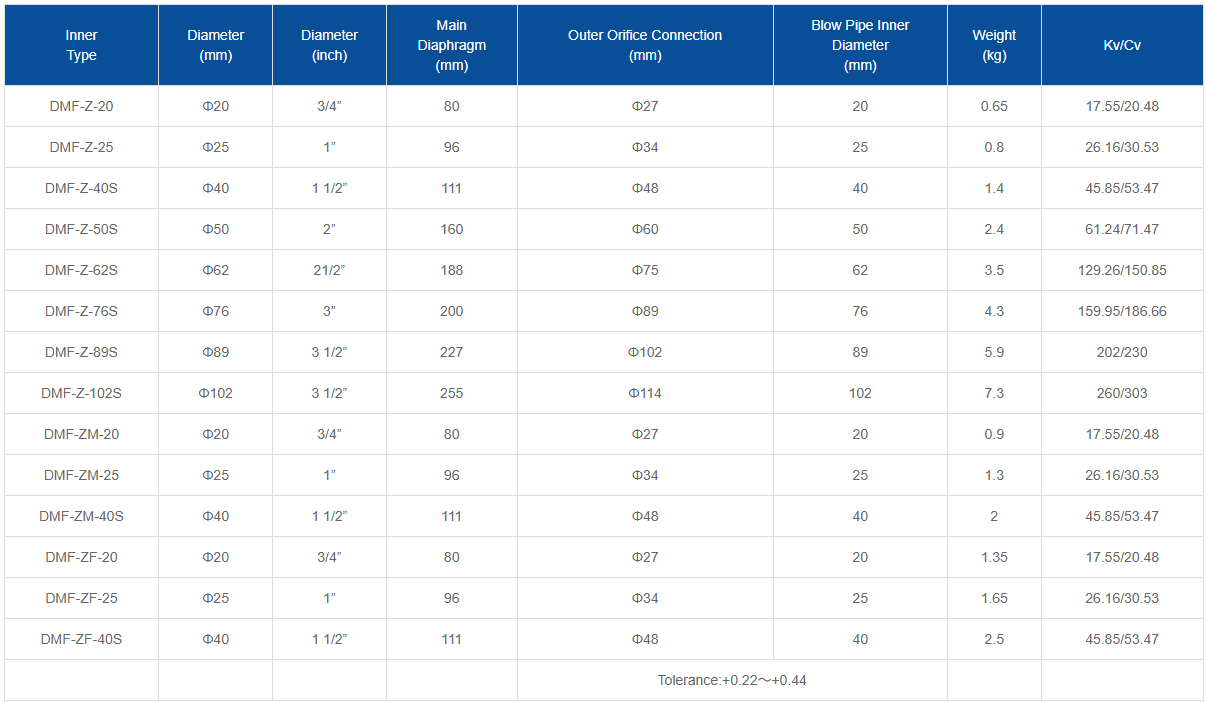

Parameetrid

Tööpõhimõte

Diafragma jagab elektromagnetilise impulsi ventiili esi- ja tagakambriks. Kui suruõhk juhitakse läbi drosselklapi tagumisse kambrisse, sunnib tagumise kambri rõhk membraani klapi väljalaskeava tihendama, asetades elektromagnetilise impulsi ventiili "suletud" olekusse. Kui impulssjoa kontrolleri elektriline signaal lakkab, lähtestub solenoidklapi armatuur. Tagumise kambri tuulutusava sulgub ja suurenenud rõhk tagumises kambris sunnib membraani klapi väljalaskeava tihendama, viies solenoidklapi tagasi "suletud" olekusse. Elektromagnetiline impulssventiil juhib elektriliste signaalide kaudu klapi korpuse vabastuspordi avamist ja sulgemist. Klapi vabastamise ajal ventileeritakse tagumises kambris olev rõhu all olev gaas, samal ajal kui esikambris olev survegaas surutakse membraani vaakumpordi kaudu, tõstes membraani üles, et käivitada impulsspuhumine. Kui klapi korpus lõpetab tühjenemise, täidab survegaas kiiresti läbi summutusava tagumise kambri. Tänu ventiili korpuse vastas asuva membraani mõlema poole jõudu kandvate alade erinevusele muutub domineerivaks gaasijõud tagakambris. See sulgeb usaldusväärselt ventiili väljalaskeava kohal oleva membraani, peatades impulssklapi tühjenemise.

Kasutusalad

Tolmueemaldusseadmete sektor

Baghouse tolmukollektorid: Impulssjoaga puhastussüsteemi põhikomponendina juhivad neid seadmeid impulssjoa kontrollerid, et suruõhku järjestikku filtrikottidesse puhuda, hoides tolmukoguja takistust etteantud piirides. See tagab ühtlase töötlemisvõimsuse ja tolmu kogumise tõhususe, mistõttu kasutatakse neid laialdaselt tolmutõrjeks kaevandus-, ehitusmaterjali-, metallurgia- ja keemiatööstuses.

Air-Boxi impulsstolmukollektorid: Teatud täisnurkseid DMF-Z impulssventiile saab integreerida õhukasti impulsstolmukollektorite impulss-jugasüsteemidesse, töötades koos õhukasti struktuuriga, et saavutada tõhus tolmueemaldus.

Õhu puhastamise väli

Tööstuslikud õhupuhastusseadmed: kasutatakse õhuvoolu juhtimiseks, filtripindadelt tolmu eemaldamiseks, puhastamise tõhususe suurendamiseks ja filtri eluea pikendamiseks. Sobib tööstustele, kus on ranged õhupuhtuse nõuded, nagu elektroonika, farmaatsia ja toiduainete töötlemine.

Kaubanduslikud õhupuhastussüsteemid: kaubanduskeskuste, hotellide, büroohoonete ja sarnaste ruumide õhupuhastusseadmetes aitavad DMF-Z impulssventiilid saavutada tõhusat õhu filtreerimist ja puhastamist.

Keemiatööstus

Gaasi eraldamine ja puhastamine: kasutatakse gaasieraldusseadmetes keemilise tootmise ajal gaasi voolu ja rõhu täpseks reguleerimiseks, tagades eraldusprotsessi stabiilsuse ja tõhususe.

Reaktori gaasikontroll: keemilistes reaktorites reguleerib see gaasi sisse-/väljalaskeava ja rõhku, et säilitada stabiilsed reaktsioonitingimused, parandades reaktsiooni kvaliteeti ja ohutust.

Energiasektor

Soojuselektrijaamad: juhib põlemisgaaside ja auru voolu, et optimeerida põlemisprotsesse, parandada energiatõhusust ja vähendada saasteainete heitkoguseid.

Gaasipuhastussüsteemid: juhib gaasi puhastamise ajal tolmu ja tahkete osakeste eemaldamist, et tagada gaasi kvaliteet ja minimeerida keskkonnareostust.

Tolmutõrjesüsteemid

Kasutatakse gaasivoolu, rõhu ja temperatuuri reguleerimiseks tõhusaks tolmu taaskasutamiseks ja taaskasutamiseks, minimeerides heitgaaside saastet. Kohaldatav tolmu taaskasutamise etappides tsemendi-, keraamika-, klaasi- ja seotud tööstusharudes.

Vedeliku juhtimissüsteemid

Tööstuslikus tootmises vedeliku sisse- ja väljavoolu täpseks reguleerimiseks kasutage elektromagnetilist jõudu. Kasutatakse keemia-, farmaatsia-, toiduainetööstuse ja sarnaste tööstusharude vedelike ülekande- ja doseerimissüsteemides.
