Optipow 135 kolvi impulssventiil

Toote kirjeldus:

Kolbimpulssventiil Optipow135 on uue põlvkonna sisseehitatud elektromagnetimpulss-kolbventiil, mis on välja töötatud membraan-tüüpi elektromagnetilise impulssventiili ja kolvimehhanismi alusel. See paneb impulssjoad palju paremini tööle, ei võta palju ruumi ja muudab jugasüsteemi disainimise lihtsamaks.

Optipow135 töökamber erineb traditsioonilistest membraanklappidest, kuna sellel ei ole haavatavaid osi, nagu kummimembraanid ja survevedrud. Selle asemel kasutatakse ülitugevatest materjalidest valmistatud kolvi, mis muudab elektromagnetilise impulsi kolvi ventiili palju pikemaks.

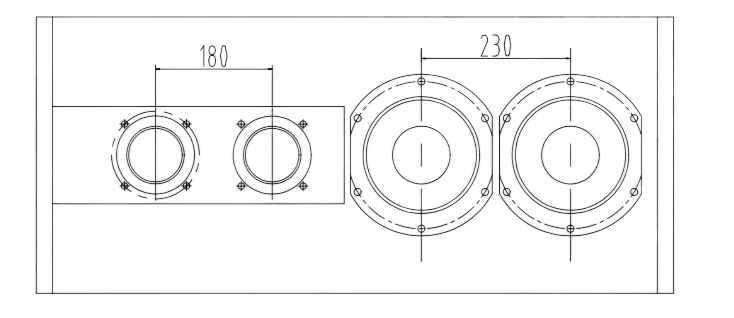

Optipow135 ja sama spetsifikatsiooniga standardse diafragma tüüpi impulssventiilide paigaldusvahede võrdlus

Joonis 1

Märkus. Nii Optipow105 kui ka Optipow135 paigalduskaugus on 180 mm (minimaalselt 160 mm).

Toote parameeter:

Paigaldusjuhised

① Täitke keermed pingutamiseks ja tihendamiseks PTFE-lindi või keermetihendiga. Õhukollektori ühenduspind peab olema tasane. Veenduge, et ühenduspind oleks tasane, sirge ja sile, et tagada selle tihendusvõime.

② Paigaldage õhukollektori sisselasketorule filter ja rõhuregulaator ning õhukollektori põhja tühjendusventiil, et kollektorisse ei koguneks vett ning et suruõhk oleks kuiv ja puhas.

③ Õhupaagi paigaldamise otspind peab olema töödeldud vastavalt õhupaagi töötlemisskeemile. Täitke rangelt õhupaagi paigalduspinna puhtusnõudeid.

④ Enne ventiili paigaldamist veenduge, et õhupaagi ja puhumistoru sise- ja väliskülg on puhtad ega sisalda prahiosakesi.

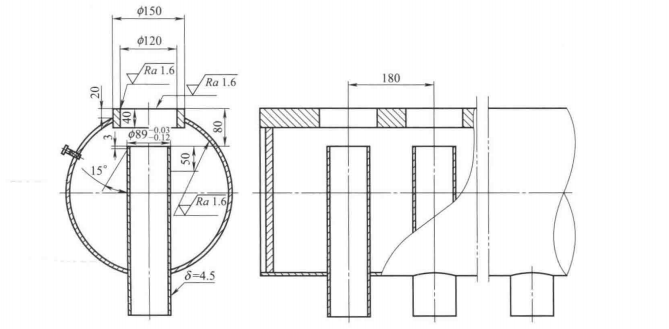

⑤ Õhukollektori ühenduse töötlusskeemi vaadake jooniselt 2.
