RCA3D2 pilootklapp

Rakendusala

RCA3D2 pilootklapp sobib kõigi Goyeni pneumaatiliste juhtimissempulssventiilide jaoks ja ühildub erinevate impulsi tolmu eemaldamise süsteemidega Goyeni keskkonnas. See tagab, et see suudab stabiilselt töötada karmides tingimustes.

RCA3D2 pilootklapi paigaldamise juhised

1. Paigaldamisava nõuded: puuri paigaldusaugud läbimõõduga ф19,3 - 19,4 mm pilootventiili paigaldusplaadil.

2. Paigaldusplaadi paksus: Paigalduse paksus peab paigaldustugevuse tagamiseks ületama 1,5 mm.

3. pitseerimine ja montaaž:

a. Enne mutrite pingutamist veenduge, et O-rõngas oleks tihendus jõudluse tagamiseks korralikult paigaldatud.

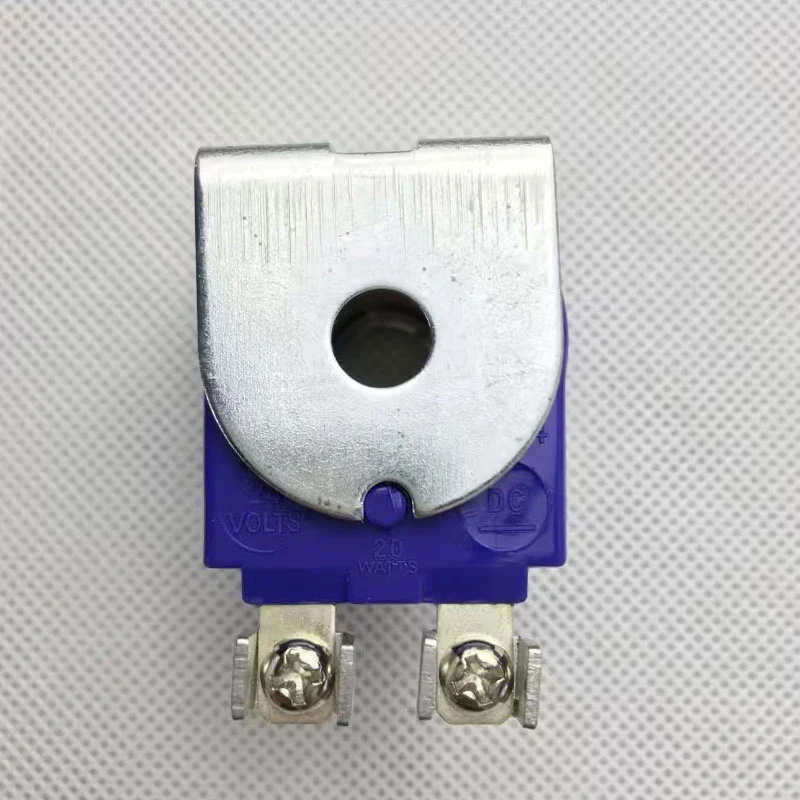

B.See on soovitatav enne pilootklapi paigaldamist pilootklapile elektromagnetiline mähis kokku panna, et parandada paigaldamise tõhusust.

4. pingenõuded: impulssiklapi normaalse töö tagamiseks tuleb solenoidventiili sisendpinge säilitada vahemikus -10% kuni +15% mähise pingest.

RCA3D2 pilootklapi materjalide spetsifikatsioonid

Tööparameetrid

• Soovitatav impulsi laius: 50–500 ms

• Soovitatav impulsi intervall: 1 minut või rohkem

Toote jõudluse parameetrid

Toote tellimismudeli üksikasjad

Tööparameetrid

Mudeli spetsifikatsioonid: palun vaadake Q-tüüpi elektromagnetilise mähise andmelehe K-parameetreid ja valige pingenõuetel põhinev konkreetne mudel.

Näide:

• RCA3D0 - 300 = 1/8 "NPT sisselaskeava, pinge 200/240VAC, DIN -terminali plokiga.

• RCA3D1 - 336 = 1/8 "BSPP sisselaskeava, pinge 24VDC, kruvi klemmide juhtmestikuga (sobib elektromagnetiliste koostukarpide jaoks).

Hooldusosad

• K0380: hõlmab nitriili O-rõnga tihendeid, armatuuri, vedrusid ja tõukejõukomplekti.

• K0384: hõlmab Vitoni materjali tihendeid ja kõiki komponente alates K0380.

• Kaal: RCA3D0, RCA3D1 (ilma mähiseta) on 0,174 kg
